KF107R77DV132MC4詳細信息
KF107R77DV132MC4
關鍵詞：11KW伺服電機螺旋傘齒輪減速機_KF107R77DV132MC4_KF107R77DRN90L4
KF107R77DV132MC4減速機電機參數：
| 型號 | 減速比 | 功率 | 轉數 | 扭矩 | 重量 | 力矩 | 安全系數 |
| KF107R77DV132MC4 | 222 | 5.5KW | 6.60r/min | 7400N.m | 346kg | 65000N | 1.10 |
| KF107R77DV132MC4 | 196 | 5.5KW | 7.40r/min | 6550N.m | 346kg | 65000N | 1.20 |
| KF107R77DV132MC4 | 174 | 5.5KW | 8.40r/min | 5860N.m | 346kg | 65000N | 1.25 |
| KF107R77DV132MC4 | 154 | 5.5KW | 9.40r/min | 5190N.m | 346kg | 65000N | 1.40 |
| KF107R77DV132MC4 | 140 | 5.5KW | 10.0r/min | 4710N.m | 346kg | 65000N | 1.55 |
KF107R77DRN90L4減速機電機參數：
| 型號 | 減速比 | 功率 | 轉數 | 扭矩 | 重量 | 力矩 | 安全系數 |
| KF107R77DRN90L4 | 1030 | 1.5KW | 1.40r/min | 9380N.m | 309kg | 65000N | 0.85 |
| KF107R77DRN90L4 | 904 | 1.5KW | 1.60r/min | 8200N.m | 309kg | 65000N | 1.00 |
| KF107R77DRN90L4 | 793 | 1.5KW | 1.80r/min | 7280N.m | 309kg | 65000N | 1.10 |
| KF107R77DRN90L4 | 696 | 1.5KW | 2.10r/min | 6370N.m | 309kg | 65000N | 1.25 |
| KF107R77DRN90L4 | 615 | 1.5KW | 2.30r/min | 5580N.m | 309kg | 65000N | 1.45 |
| KF107R77DRN90L4 | 522 | 1.5KW | 2.70r/min | 4730N.m | 309kg | 65000N | 1.70 |
| KF107R77DRN90L4 | 461 | 1.5KW | 3.10r/min | 4160N.m | 309kg | 65000N | 1.90 |
| KF107R77DRN90L4 | 408 | 1.5KW | 3.50r/min | 3680N.m | 309kg | 65000N | 2.20 |
| KF107R77DRN90L4 | 364 | 1.5KW | 3.90r/min | 3310N.m | 309kg | 65000N | 2.40 |
| KF107R77DRN90L4 | 318 | 1.5KW | 4.50r/min | 2900N.m | 309kg | 65000N | 2.80 |
KF107R77DV132MC4減速機類型：
K107R77DV132MC4底腳安裝斜齒輪—傘齒輪減速電機
KA107R77DV132MC4底腳空心軸安裝斜齒輪—傘齒輪減速電機
KV107BR77DV132MC4底腳花鍵空心軸安裝斜齒輪—傘齒輪減速電機
KH107BR77DV132MC4底腳空心軸鎖緊盤安裝斜齒輪—傘齒輪減速機
KF107R77DV132MC4B5法蘭安裝斜齒輪—傘齒輪減速電機
KAF107R77DV132MC4B5法蘭空心軸安裝斜齒輪—傘齒輪減速電機
KVF107R77DV132MC4B5法蘭花鍵空心軸安裝斜齒輪—傘齒輪減速電機
KHF107R77DV132MC4B5法蘭空心軸鎖緊盤安裝斜齒輪—傘齒輪減速電機
KA107R77DV132MC4空心軸斜齒輪─傘齒輪減速電機
KV107R77DV132MC4花鍵空心軸安裝斜齒輪—傘齒輪減速電機
KH107R77DV132MC4空心軸鎖緊盤斜齒輪─傘齒輪減速電機
KT107R77DV132MC4空心軸安裝斜齒輪—傘齒輪減速電機
KAZ107R77DV132MC4B14法蘭空心軸安裝斜齒輪─傘齒輪減速電機
KVZ107R77DV132MC4B14法蘭花鍵空心軸安裝斜齒輪—傘齒輪減速電機
KHZ107R77DV132MC4B14法蘭空心軸鎖緊盤安裝斜齒輪—傘齒輪減速電機

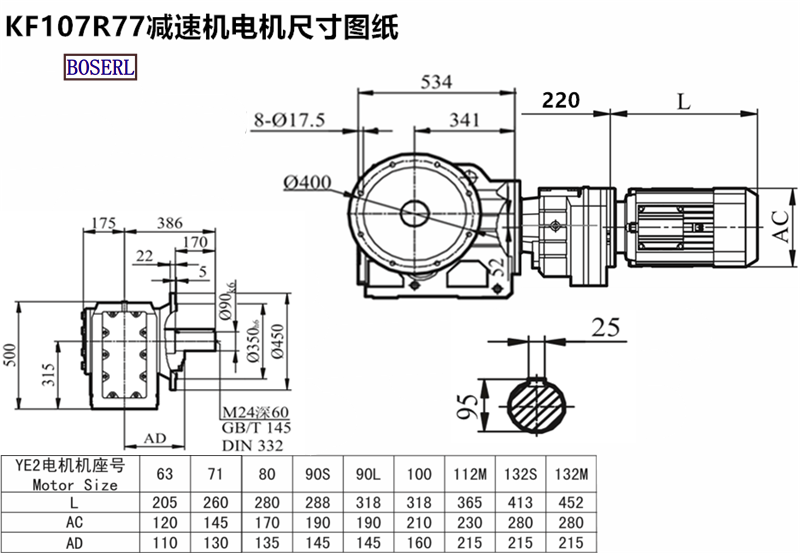

KF107R77DV132MC4減速機馬達安裝尺寸圖紙
KF107R77DV132MC4減速機電機生產廠家，看廠請?zhí)崆叭祛A(yù)約大功率減速電機
關鍵詞:KF系列齒輪減速機與電機_大功率減速電機_大負載減速器_大負載減速機電機_大功率電機減速機_大功率電動機減速機_大負載電動機減速機一套生產廠家
KF系列減速機型號：KF37減速機,KF47減速機,KF57減速機,KF67減速機,KF77減速機,KF87減速機,KF97減速機,KF107減速機,KF127減速機,KF157減速機,KF167減速機,KF187減速機
KF系列減速機可配變頻電機，剎車電機，防爆電機，伺服電機，交流電機，直流電機，三相電機，單相電機 0.12KW-200KW之間
如需工程師幫選型，請加微信13827261050，留言告知工程師參數要求
標簽: 11KW伺服電機螺旋傘齒輪減速機 KF107R77DV132MC4 KF107R77DRN90L4
